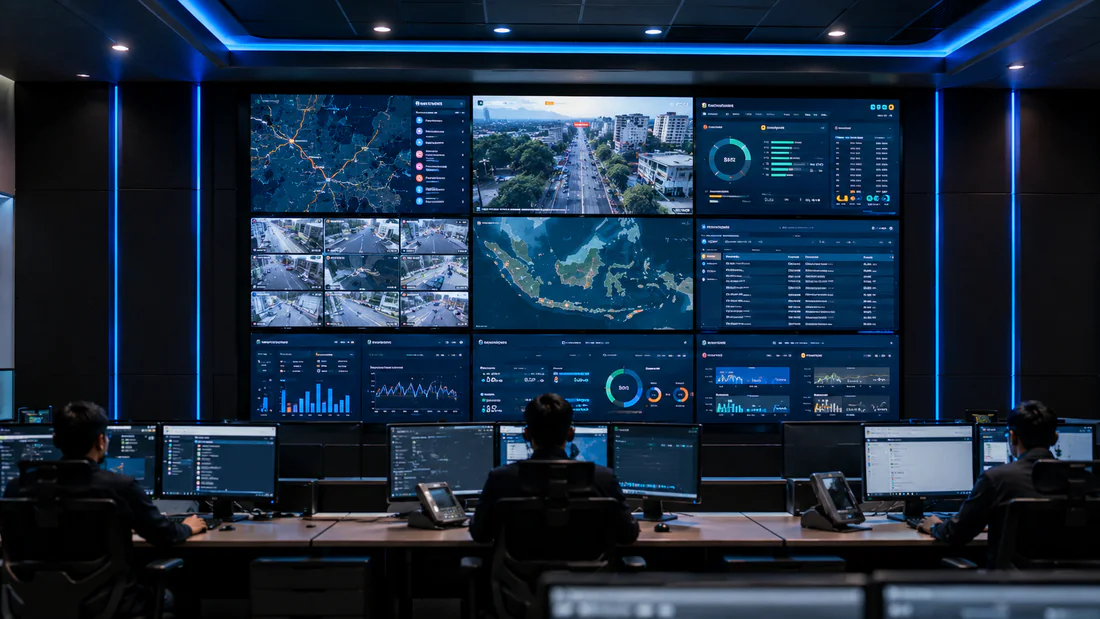

Komponen Utama Sistem Videowall Command Center

1. Panel LCD Narrow Bezel

Pondasi fisik videowall. Untuk command center, bezel width maksimal 1.8mm (total gap antar panel) adalah standar industri. Panel 55" dengan resolusi Full HD atau 4K, brightness 500-700 nits, dan rating operasional 24/7 (tidak semua panel consumer grade tahan operasi terus-menerus).

2. Video Processor (Synchronized)

Otak dari sistem videowall. Video processor menerima berbagai sumber sinyal (PC, CCTV, IP camera, GIS map, dashboard data) dan mendistribusikannya ke seluruh panel secara sinkron. Processor kelas command center mendukung puluhan input simultan dan output resolusi hingga 8K across the wall.

Perbedaan kritis: Video Processor (sync) vs Media Player (async). Command center WAJIB menggunakan Video Processor karena membutuhkan sumber input real-time dari multiple device secara bersamaan. Media Player hanya memutar konten yang sudah dirender sebelumnya.

3. Hardware Video Matrix (FPGA)

Switching matrix yang memungkinkan operator memindahkan, mengubah ukuran, dan memposisikan konten dari sumber manapun ke posisi manapun di videowall secara real-time tanpa lag. Berbasis FPGA untuk latensi minimal (sub-millisecond).

4. Control System & Operator Interface

Software manajemen videowall yang berjalan di workstation operator. Fitur utama: preset layout (menyimpan konfigurasi tampilan yang sering digunakan), scheduling, alarm triggered display (konten tertentu otomatis muncul saat alarm sistem aktif), dan remote control melalui tablet.

Topologi Instalasi yang Direkomendasikan

  • Sumber sinyal → dihubungkan ke Video Matrix melalui kabel HDMI/DisplayPort/IP
  • Video Matrix → mengirim output ke Video Processor melalui fiber optic (untuk jarak jauh) atau HDMI (jarak dekat)
  • Video Processor → mendistribusikan ke setiap panel LCD melalui kabel DVI atau DP daisy-chain
  • Control PC → terhubung ke Video Processor melalui LAN untuk manajemen layout

Redundancy & Reliability untuk Operasi 24/7

Command center tidak boleh berhenti. Setiap komponen kritis harus memiliki backup:

  • Dual power supply pada video processor dengan UPS
  • Hot standby video processor — otomatis aktif jika primary gagal
  • Panel LCD dengan MTBF (Mean Time Between Failure) minimal 50.000 jam
  • Kabel backbone fiber optic dengan jalur redundant

Estimasi Biaya dan Timeline

Proyek videowall command center 3×3 (9 panel) dengan video processor dan matrix lengkap umumnya memerlukan 4-8 minggu dari PO hingga commissioning, termasuk fabrikasi struktur mounting custom, instalasi kabel, dan konfigurasi software. Hubungi tim Bcompbiz untuk RAB detail sesuai kebutuhan spesifik ruangan Anda.
